Baureihe AP

Elektrozylinder 12V mit Kupplung für schwierigste Bedingungen

Überblick

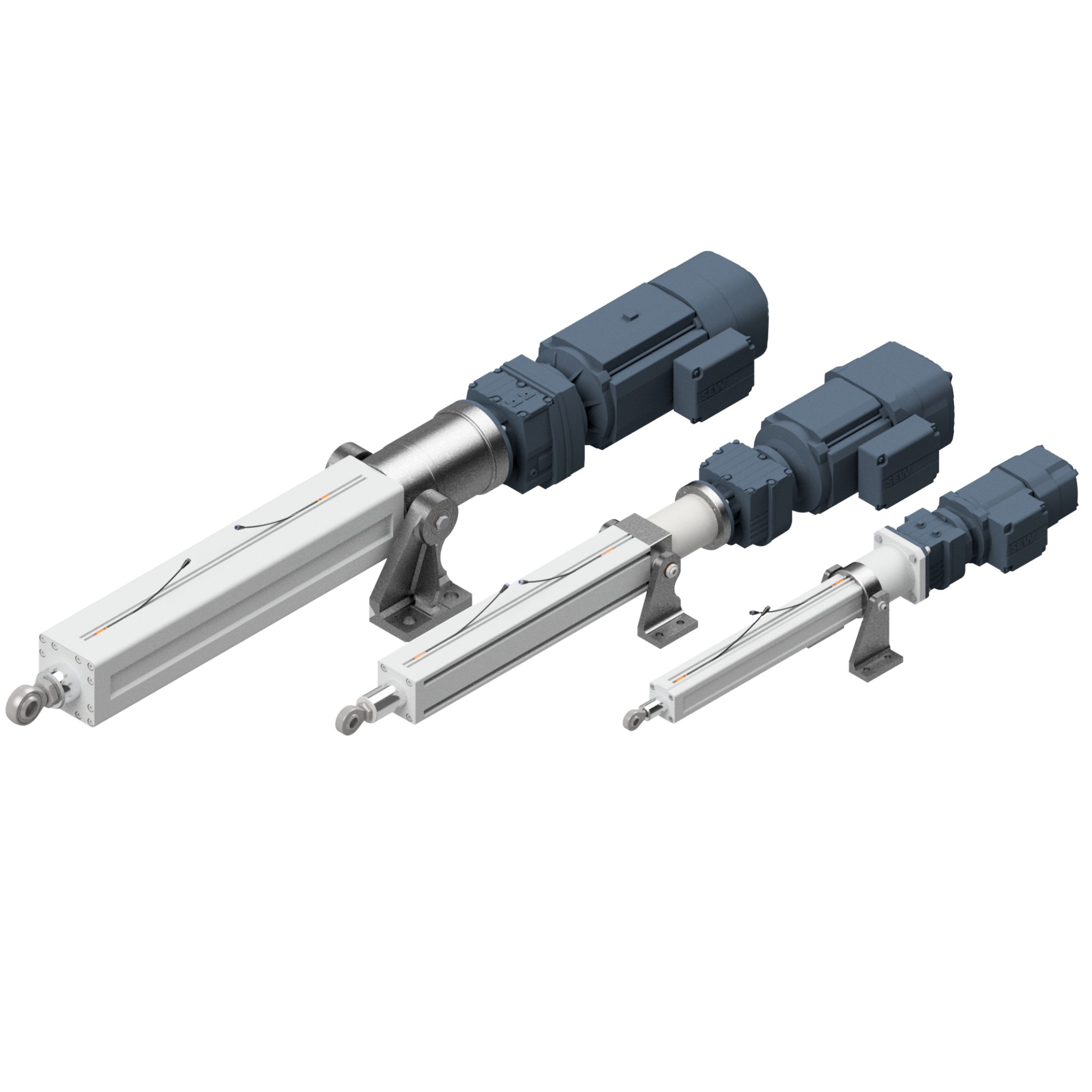

Allgemeiner Aufbau

Kennzeichnend für die Baureihe „AP“ ist die Verwendung von Motoren, die in der Ausführung Getriebe-, Servo-, oder Schrittmotor direkt über eine Kupplung in Axialrichtung an den Zylinder angebaut werden. Es werden zwei Gehäuseformen angeboten. Bei den Baugrößen KV/TV – 20/30 AP wird ein quadratisches Aluminiumprofil verwendet, die übrigen Baugrößen haben ein rundes Gehäuse.

Es können verschiedene Befestigungsmöglichkeiten geliefert werden. Standardmäßig wird ein Gelenkauge an der Kolbenstange und Drehlagerkonsolen angeboten. Es sind auch alternative Befestigungspunkte nach Kundenwunsch möglich.

Einsatz unter jeder Bedingung

Konzipiert sind diese Zylinder für schwierigsten Einsatz und  Umgebungsbedingungen in der Industrie. Die Hubzylinder sind vollkommen geschlossen und können in jeder Einbaulage, sowohl im Freien, als auch in Räumen mit starker Verschmutzung oder im EX-Bereich eingesetzt werden. Die Abschaltung erfolgt in der Regel über einstellbare Endschalter oder auf Wunsch über eine Überlastkupplung.

Der Anbau eines Gebers oder Potentiometers ist ebenso möglich wie die Lieferung mit Positionier- oder Gleichlaufsteuerung. Die Zylinder sind weitestgehend wartungsfrei.

Baureihe AP

technische daten

Verstellgeschwindigkeit

bis 1.000 mm/s

Verstellkraft

bis 500 kN

Verstellweg

bis 3.000 mm

Einschaltdauer

bis 100%

Schutzklasse

IP 65 oder höher

Optionen

Endschalter, Überlastkupplungen, Gebersysteme, Steuerungen, Ex-Ausführung, Edelstahlausführung
